Привод для раздвижных автоматических дверей GLASIS – 100

• Видео

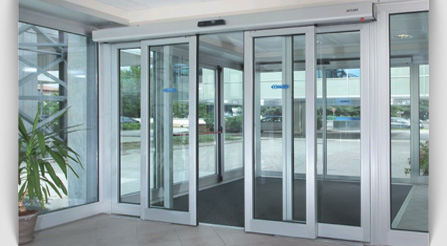

Привод GLASIS – 100 автоматических раздвижных дверей

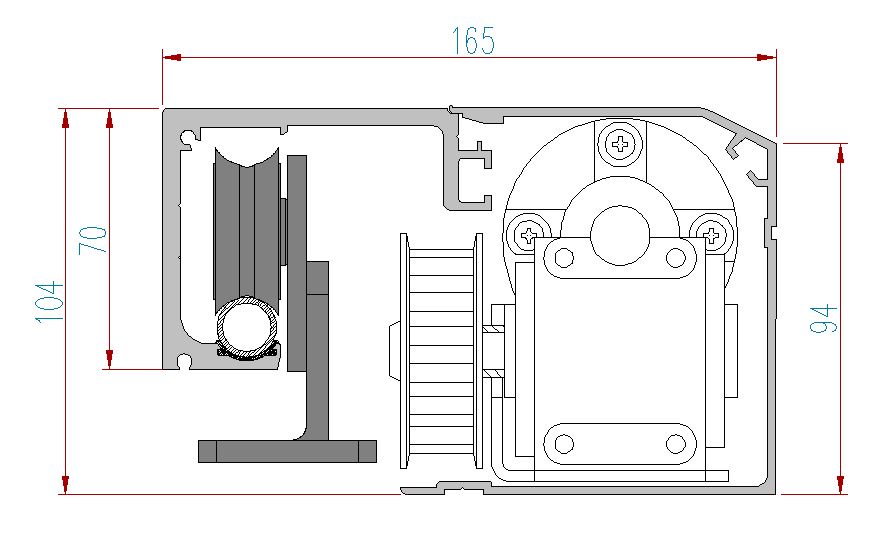

Сечение привода GLASIS – 100

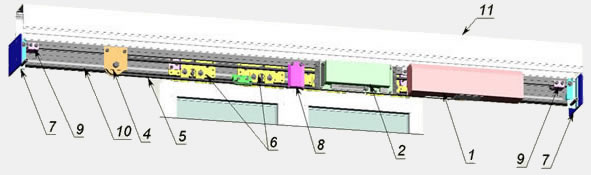

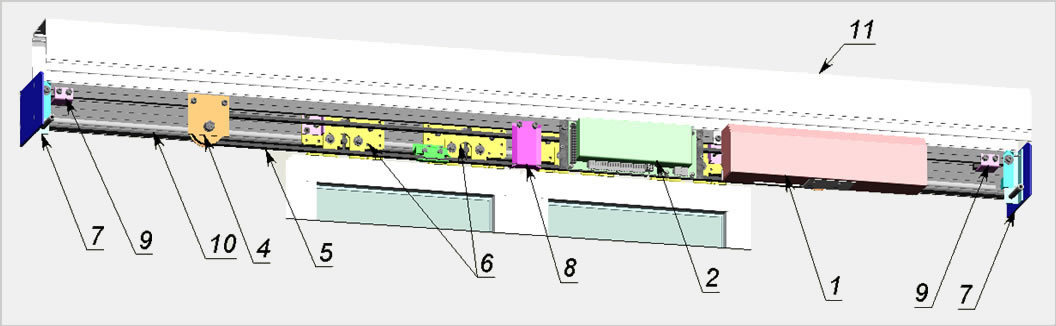

N п/п	Наименование	Кол-во	Ед. изм.	Изображение	Изготовитель
Базовая комплектация
1	Приводная секция:	1	шт.
	а) мотор-редуктор с энкодером				Dunkermotoren
	б) плата управления мотором				Philips
	в) трансформатор с блоком питания				Philips
2	Блок управления привода	1	шт.		Philips
3	Переключатель режимов-программатор	1	шт.		Philips
4	Шкив-натяжитель ремня	1	шт.		GLASIS
5	Ремень	1	шт.		GLASIS
6	Каретки с держателем ремня	2	к-т		GLASIS
7	Боковые крышки с поворотными стопорами	1	к-т		GLASIS
8	Кронштейн поддержки ремня	1	шт.		GLASIS
9	Комплект упоров	1	к-т		GLASIS
10	Несущий профиль с рельсом из нержавеющей стали	1	шт.		GLASIS
11	Лицевая крышка	1	шт.		GLASIS
Дополнительная комплектация
12	Активный инфракрасный датчик (движения и присутствия) 203С	1	шт.		Optex
13	СВЧ- датчик (движения) 104С	1	шт.		Optex
14.1	Электромеханический замок нормально-открытый GL-O	1	шт.		GLASIS
14.2	Электромеханический замок триггерного типа GL-T	1	шт.		GLASIS
15	Блок аварийного питания	1	шт.		Philips

Технические характеристики привода GLASIS-100

1	Напряжение питания	220 В ±10%
2	Диапазон рабочих температур	-20°C …+55°C
3	Класс защиты	IP 23
4	Интенсивность работы	100%
5	Мощность двигателя	120 Вт
6	Вес створок	2х120 кг
7	Максимальная скорость открытия	160 см/сек

Особенности привода GLASIS-100

При разработке привода были учтены все современные требования, а также особенности эксплуатации автоматических дверей в России. В результате привод «GLASIS-100» удачно сочетает в себе современный дизайн и компактность (размер короба во фронтальной плоскости – 94мм) с большой мощностью (мотор 120 Ватт), грузоподъемностью (вес створок до 240 кг) и высокой скоростью открытия (до 160см/сек).

Конструктивными и функциональными особенностями привода «GLASIS-100» являются:

1. Несущий профиль:

• имеет толщину стенок 5 мм, что обеспечивает необходимую жесткость и прочность привода при его монтаже на алюминиевых конструкциях входных групп (допускается монтаж на одну нитку ригелей в фасадной системе);
• крепление компонентов привода осуществляется в специальный паз во фронтальной плоскости, что максимально облегчает его сборку и наладку (см. видео «Монтаж «GLASIS-100»);
• рельс изготовлен из нержавеющей трубы и закреплен на несущем профиле через  шумопоглощающую резиновую прокладку.

2. Лицевая крышка:

• имеет жесткую П-образную форму с толщиной стенки 2,3 мм;
• надежно крепится к несущему профилю при помощи специальных кронштейнов с поворотными фиксаторами (такое крепление позволяет разбивать крышку на фрагменты и надежно крепить их);
• в открытом состоянии фиксируется на несущем профиле (удобно при проведении сервисных работ);
• стальные тросики удерживают крышку от падения.

2. Каретки:

• имеют основание из стали толщиной 5 мм и подвижный кронштейн 6 мм, что обеспечивает их высокую грузоподъемность и надежность винтовых соединений;
• конструкция каретки позволяет легко и быстро снять створку, сохранив положение каретки в приводе;
• ролики выполнены из прочного и износостойкого пластика и могут быть заменены при ремонте.

3. Держатель ремня:

• конструкция стального кронштейна и зажима исключает возможность «вываливания ремня» из крепления и в то же время обеспечивает простоту фиксации ремня при монтаже.

4. Мотор-редуктор:

• модели GR 63X55 фирмы «Dunkermotoren» испытан многолетним опытом экcплуатации в автоматических дверях ведущих европейских брендов.

5. Блок управления:

• разработан фирмой «PHILIPS» специально для автоматических дверей и также используется ведущими европейскими брендами (например, фирмой «КАВА»);
• имеет три уровня программирования (37 параметров);
• имеет функции самообучения и самодиагностики с высвечиванием кодов ошибок;
• имеет дополнительные входы и выходы для подключения сигналов от систем доступа, противопожарных систем, для организации системы «тамбур-шлюз» и т.п.

6. Датчики движения:

• активный инфракрасный датчик 203С фирмы «ОРТЕХ» (Япония) имеет инфракрасную шторку безопасности, что позволяет отказаться от установки фотоэлементов.
